Conectando el display OLED a NodeMCU

Tenemos cuatro conexiones: VCC, GND, SCL and SDA:
  • VCC y GND para alimentar el display. VCC es de 3V3 y GND es“masa” de NodeMCU.
  • SCL y SDA son las lineas de datos del protocolo I2C.
Ejemplo de conexión:
node weather 3 1
  • VCC to 3V3
  • GND to GND
  • SDA to D3
  • SCL to D4

Para no crear confusión sobre los nombres de los pines lo explico en esta tabla. El IDE de Arduino utiliza el número de GPIO del chip.  Utilice la siguiente tabla para mapear entre los dos:

node weather 3 2

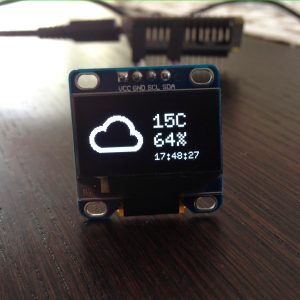

Si todo se ha compilado bien y alo podemos subir a nuestra NodeMcu y se vera asi.

 node weather 3 3
NodeMCU – Estación Meteorológica – 3/3 Hardware
